Dans les systèmes modernes de pipelines de pétrole et de gaz, la sécurité et l’efficacité opérationnelle sont essentielles. Un élément qui joue un rôle crucial dans les opérations de raclage et la protection des canalisations secondaires est leBarT-shirt rouge. Cet article explore ce qu'est un té barré, comment il fonctionne, pourquoi il est essentiel pour les systèmes de raclage, les normes de matériaux, les considérations de conception, les directives d'installation et comment sélectionner un fabricant fiable commeShiwang. Vous trouverez également des tableaux détaillés, des comparaisons techniques et une section FAQ complète pour aider les ingénieurs, les responsables des achats et les entrepreneurs EPC.

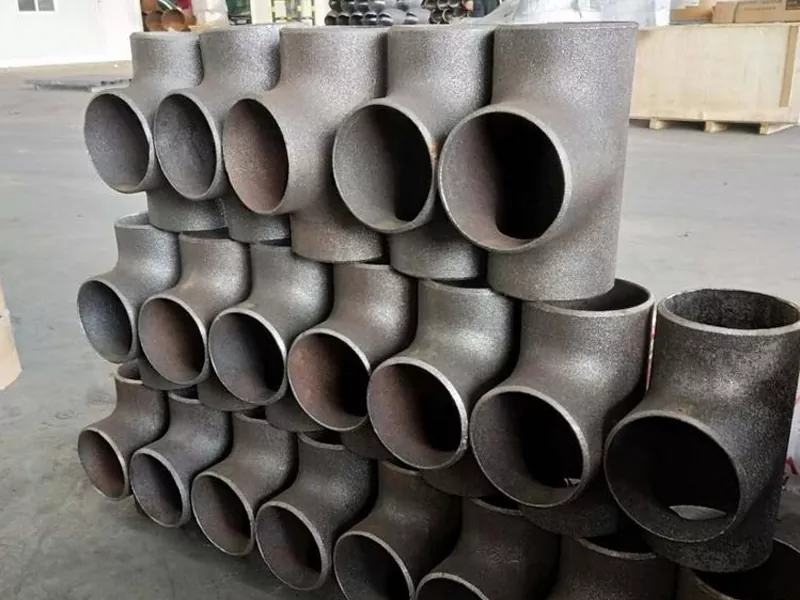

A T-shirt barréest un raccord de pipeline spécialisé utilisé principalement dans les systèmes de pipelines raclables. Contrairement à un raccord en T standard, il contient des barres internes (barres de grillage) soudées à travers la sortie de dérivation pour empêcher les racleurs du pipeline d'entrer accidentellement dans la ligne de dérivation.
Les racleurs de pipeline sont des dispositifs mécaniques utilisés pour le nettoyage, l'inspection ou la séparation dans les pipelines. Sans té barré, un racleur pourrait pénétrer dans un embranchement, provoquant potentiellement un blocage, des dommages ou des temps d'arrêt coûteux.
Ces raccords sont couramment utilisés dans :
Les systèmes de raclage permettent le nettoyage et l’inspection internes sans arrêter le flux. Pendant les opérations de raclage, les racleurs traversent le forage principal du pipeline. Le té barré garantit que les racleurs continuent le long de la ligne principale plutôt que de se détourner vers des pipelines secondaires.
Cette solution simple mais hautement technique évite les risques opérationnels et garantit un raclage ininterrompu.
L’industrie pétrolière et gazière fonctionne selon des normes strictes de sécurité et de fiabilité. Un té barré améliore considérablement l’intégrité du système.
Lignes directrices de l'industrie émanant d'organisations telles que :contentReference[oaicite:0]{index=0} (API) et :contentReference[oaicite:1]{index=1} recommander une protection appropriée des branches dans les systèmes raclables.
| Fonctionnalité | T-shirt barré | Té standard |
|---|---|---|
| Barres internes | Oui | Non |
| Convient pour le porcage | Oui | Non |
| Application | Pipelines raclables | Systèmes de tuyauterie généraux |
| Niveau de sécurité | Haut | Modéré |
Pour les pipelines raclables, l’utilisation d’un té standard au lieu d’un té barré peut entraîner de graves risques opérationnels.
Les tés barrés sont fabriqués selon les normes internationales, garantissant compatibilité et durabilité.
ÀShiwang, des processus de contrôle qualité stricts comprennent :
La conception d'un té barré implique des calculs techniques complexes.
L'espacement des barres doit être inférieur au diamètre minimum des racleurs tout en permettant un débit de fluide suffisant vers la dérivation.
| Taille du tuyau principal | Épaisseur typique de la barre | Espacement des barres |
|---|---|---|
| 12" | 10-12mm | < Cochon OD - 5 mm |
| 24" | 16-20mm | < Cochon OD - 8 mm |
| 36" | 20-25mm | < Cochon OD - 10 mm |
La sélection du bon fabricant est essentielle pour la sécurité des pipelines à long terme.
Shiwangfournit des solutions de tés barrés personnalisées pour les entrepreneurs EPC mondiaux, offrant :
Pour plus de spécifications du produit, visitez :Page produit du té barré
Techniquement oui, mais c'est inutile et cela augmente les coûts.
Impact minimal lorsqu’il est correctement conçu. Les calculs techniques optimisent le débit.
Oui. La plupart sont fabriqués selon des dessins spécifiques au projet.
Les tests UT, RT, MPI et hydro sont courants.
A T-shirt barréest un composant essentiel des systèmes de pipelines raclables, garantissant la sécurité opérationnelle, empêchant le détournement des racleurs et protégeant les pipelines secondaires. Face aux exigences croissantes en matière de fiabilité des infrastructures pétrolières et gazières, une conception technique et une qualité de fabrication appropriées ne sont pas négociables.
Choisir un fabricant expérimenté commeShiwanggarantit le respect des normes internationales, des solutions d'ingénierie personnalisées et une fiabilité des performances à long terme.
Si vous planifiez un projet de pipeline et avez besoin de raccords en té barré de haute qualité adaptés à vos spécifications,Contactez-nousaujourd'hui pour obtenir un support technique professionnel et un devis compétitif.
